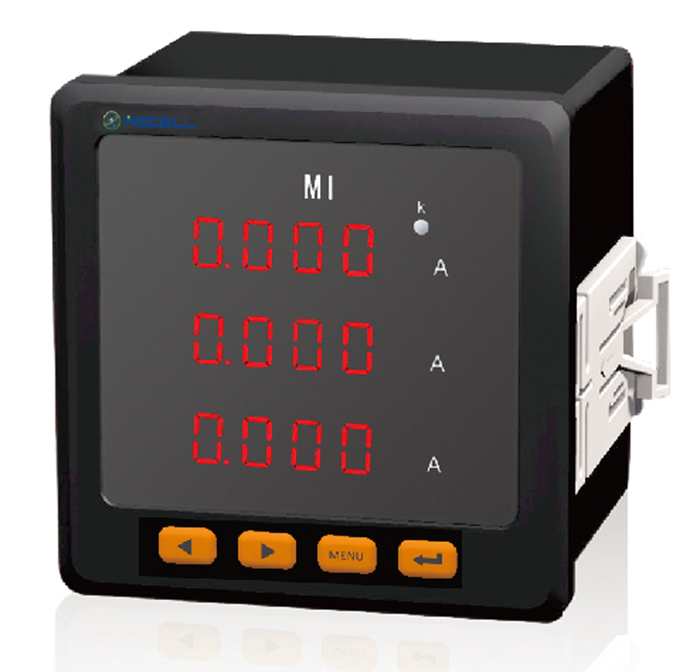

MI系列数显三相电流表


型号:MI-2E304

电源:AC 220V/50Hz

信号输入:三相三线,AC 100A/5A

变送输出:4~20mA

其他:其他出厂预设置(未作说明则按照默认设置出厂)




性能特点


高精度测量三相交流电流

提供数码管或液晶显示,本地数据查询

电流变比可编程设置(MI-DE301不可设变比)

支持RS-485通讯,Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

宽范围交直流通用电源:AC/DC 80V~270V

多种外形选择,满足不同柜体电气回路的要求

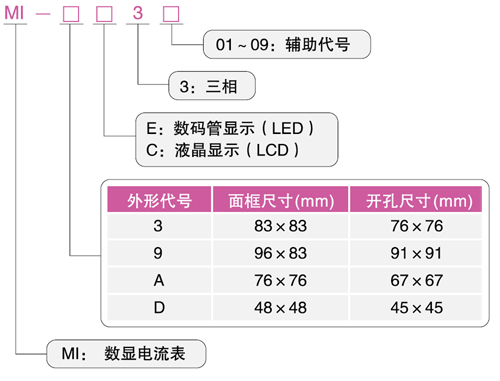

型号命名




技术指标


测量精度

电流

0.5级

信号输入

接线方式

三相四线、三相三线

额定电流

AC 1A、AC 5A

过负载

1.2倍(持续),10倍/5秒(瞬时)

功耗

<0.4VA/相

阻抗

<20mΩ

频率

45~65Hz

辅助电源

工作范围

AC/DC:80V~270V

功耗

<4VA

功能模块

通讯接口

1路RS-485通讯,Modbus-RTU协议 波特率:2400~19200bps,默认9600 bps

开关量输入

支持4路干结点输入

开关量输出

支持3路继电器输出 容量:AC 250V/5A,DC 30V/5A

变送输出

支持3路模拟量输出:0/4~20mA或0~5/10V

环境

工作温度

-10℃~+55℃

存储温度

-25℃~+70℃

相对湿度

≤93%,无腐蚀性气体场所

海拔

≤2500m

安全

绝缘电阻

>100MΩ

交流耐压

AC 2kV

电磁兼容性能

静电放电

4级

电快速瞬变脉冲群

4级

浪涌(冲击)

4级

外形尺寸

面框尺寸(mm)

83×83;96×96;76×76;48×48

开孔尺寸(mm)

76×76;91×91;67×67;45×45

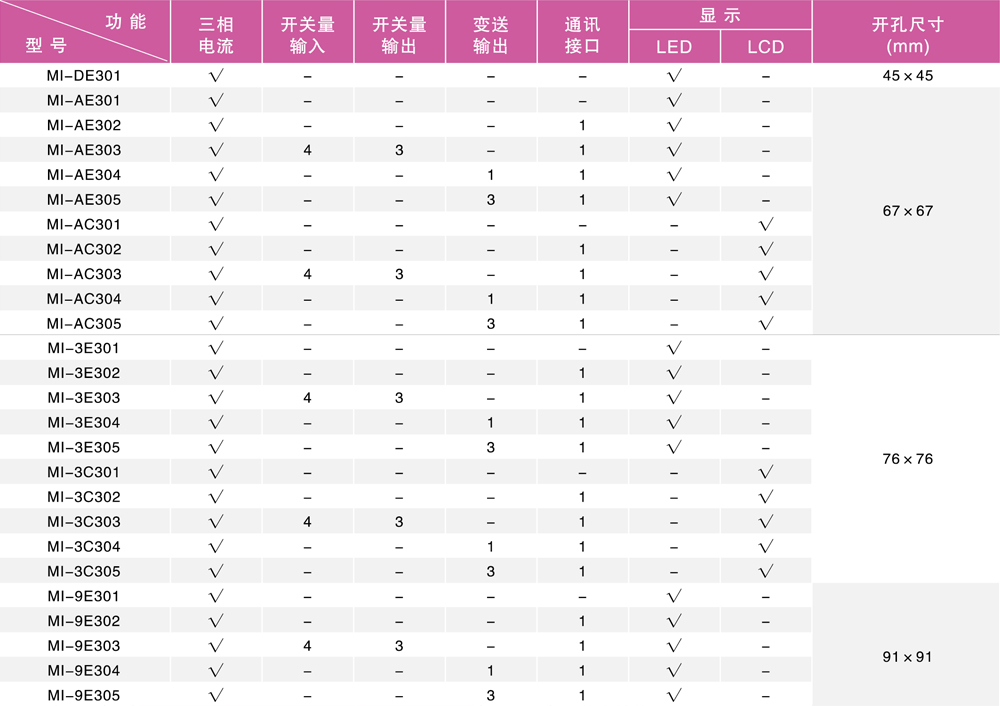

规格选型

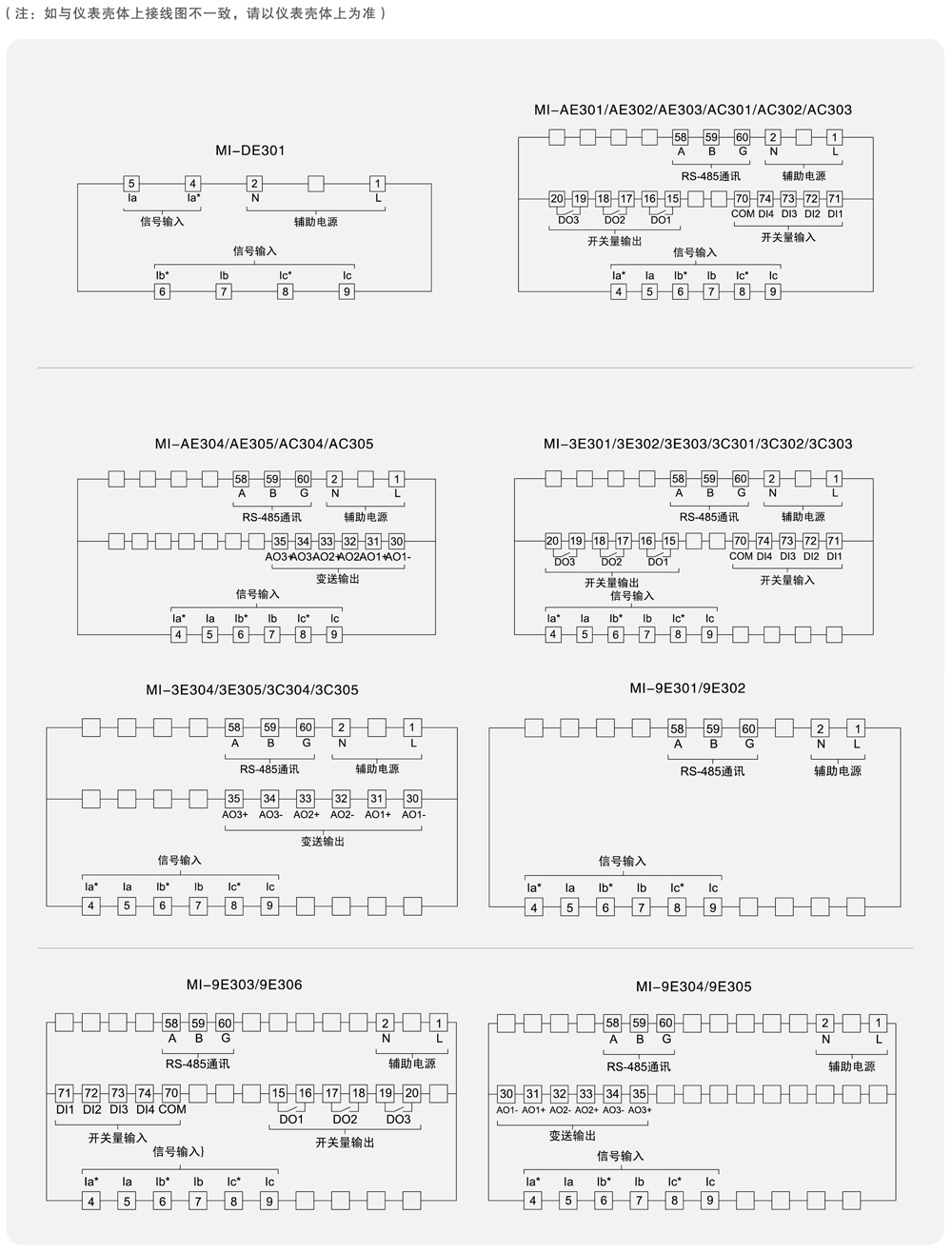

端子排列图

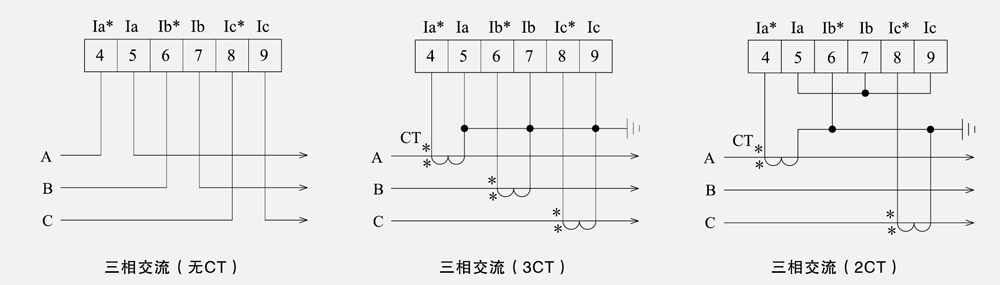

典型接线图
